Monitoreo de Vibraciones en Turbinas Hidroeléctricas

Soluciones inteligentes para el pronóstico de la vida útil y diagnóstico de fallas en los sistemas de generación

Principales características

Sistema AQTech:

Características Principales

El sistema AQTech proporciona datos confiables para ayudar en la toma de decisiones de mantenimiento de máquinas rotativas en las Centrales de generación, y pueden personalizarse de acuerdo con las necesidades del cliente.

Funciones de tiempo real
Nuestro hardware y software de alto rendimiento permite la visualización en tiempo real de formas de onda, espectro FFT y orbitales. Alarmas locales, notificaciones remotas y trips (por salidas en contacto seco) se pueden programar para proteger la unidad contra vibraciones excesivas (ISO 20816) y otros modos de falla. Puertos de comunicación Ethernet y RS-485 posibilitan comunicación con sistemas SCADA de la central y otros equipos.
Más información:  Click aquí

Herramientas de Análisis
El software de post-procesamiento incluye herramientas de análisis como forma de onda, orbitales (XY), cascada FFT y espectrograma de acuerdo con la ISO 13373 -2. operaciones matemáticas y estadísticas adicionales soportan el análisis avanzado hecho por profesionales especializados de ingeniería. Los registros de largo plazo y las herramientas de análisis permiten el diagnóstico de vibración de acuerdo con la recomendación de las ISO 17359 y ISO 13373-2. El software de AQ Tech también incluye una herramienta de análisis de entrehierro que previene fallas como rozamiento entre el rotor y estator; también incluye la herramienta de medición de flujo magnético.
Más información:  Click aquí

Diagnóstico automático
El diagnóstico en tiempo real de fallas de la máquina se realiza basándose en la detección de armónicos específicos de vibraciones y su correlación con modos de fallas (desalineamiento, desbalanceo estático y dinámico, entre otros) de acuerdo con las normas técnicas ISO 13373-1, ISO 13373 -3 y ISO 13373-7.
Más información:  Click aquí

Pronóstico
La estimación de la vida útil restante (RUL) y el fin de vida (EOL) de las máquinas es el corazón del mantenimiento predictivo. El software de AQ Tech usa la norma ISO - 13381-1 para extrapolar los datos de vibraciones globales, así como los valores asociados a las pistas del espectro de frecuencias asociadas intrínsecamente al diagnóstico de fallas. En ese sentido AQTech posee el know-how referente a la aplicación de modelos predictivos relacionados a técnicas estadísticas y de Machine Learning (ML). Se destacan los modelos de Auto Regresión (AR) como por ejemplo ARIMA (Autoregressive Integrated Moving Average).
Más información:  Click aquí

Indicadores de desempeño
El mantenimiento predictivo completo y eficaz se obtiene con datos medidos de equipos individuales e indicadores clave de rendimiento de la planta generadora. La plataforma de AQTech calcula automáticamente indicadores de rendimiento como disponibilidad, confiabilidad y mantenimiento utilizando datos monitoreados para dar soporte a la toma de decisiones y la priorización de tareas de mantenimiento. Los recursos basados en la nube permiten que los Dashboards se accedan mediante un computador portátil o un dispositivo móvil.
Más información:  Click aquí

Aplicaciones en Turbinas Hidro

La solución de AQTech para hidroeléctricas, monitorea las variables de la función -generación, desde la toma de agua, compuerta y conductos, con un enfoque en la turbina y el generador e incluso en el transformador y el disyuntor.

Permite el almacenamiento del historial de tendencias y el registro de eventos y perturbaciones de forma integrada al SCADA de la Central. Además, todo el monitoreo de vibración de las máquinas sigue las normas ISO 20816, ISO 10816, ISO 13373 e ISO 13381.
La solución también permite la ejecución del diagnóstico automático de fallas por frecuencias destacadas y envía alarmas y notificaciones proactivas a las personas responsables, haciendo posible el mantenimiento optimizado en las Centrales de Generación.

Productos

Hardware y Software

VibraOne Hydro
El VibraOne Hydro es un equipo de adquisición de datos diseñado para satisfacer las necesidades de la industria de generación de energía eléctrica.
El sistema tiene funciones de procesamientos, entradas analógicas, entradas digitales, salidas digitales, interfaces de comunicación, entre otros.
El VibraOne Hydro monitorea y registra continuamente las condiciones de operación de las unidades generadoras, detectando fallas, perturbaciones y permitiendo la validación constante de la operación y el rendimiento de los sistemas de campo.
Más información:  Click aquí

SMGer800 Vibro
Sistema de monitoreo de la condición para el apoyo del mantenimiento predictivo con alto desempeño para la adquisición, procesamiento y almacenamiento de datos.
Entradas analógicas compatibles con los acelerómetros IEPE, proxímetros, sensores estándar de 4-20 mA, TPs, y RTDs.
También incluye entradas digitales, salidas digitales por relé de contacto seco, comunicación Ethernet y RS-485 (compatible con el protocolo Modbus) y entrada de sincronismo IRIG-B.
Más información:  Click aquí

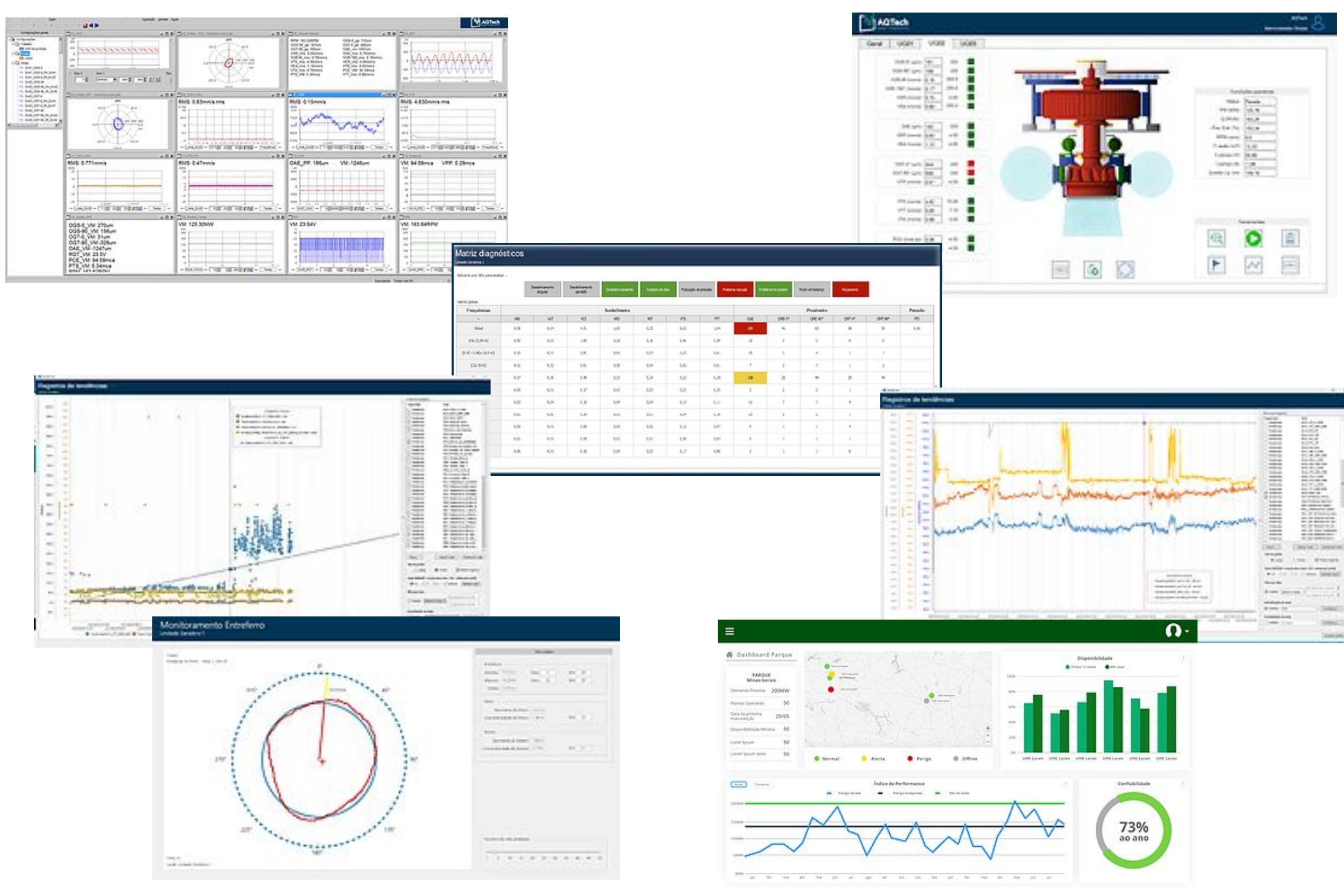

Software AQTech
La plataforma de software AQTech se compone por herramientas que auxilian en la evaluación de la condición de la máquina, permitiendo el mantenimiento predictivo del activo.
Los datos provenientes de los sensores y la integración con los SCADAS locales son almacenados en una base de datos y son visualizados por medio de análisis de tendencias, eventos y registros de perturbaciones.
La herramienta de diagnóstico automático agiliza el proceso de detección de problemas en el generador y otras herramientas de análisis, como la cascada FFT, el entrehierro, el flujo magnético y la órbita, brindan al especialista información detallada sobre el estado de la máquina, mientras que las características de estratificación y extrapolación permiten una visión del pronóstico del activo.
Más información:  Click aquí
